浮箱组装及运用说明

组装式浮箱水上移动作业平台说明

1、造型说明：组装式浮箱水上移动施工平台,、一种水上浮箱,其特征是该浮箱由箱底板、筋格板、箱边板、气室、箱面板。围成的浮箱。所述浮箱单体每个侧面及上下都焊有二-三个U字型圆槽,所述圆槽用于插销组装链接，所述U型圆槽配套插销插入就链接完成，连接及撤装方便。另每组浮箱作业平台配有4个定位浮箱，定位浮箱在浮箱的箱体左或右开一个圆形的可以插入定位桩桩体，定位桩主要起到连接好的浮箱整体在水面上的国定作用。使所述浮箱单体连接成水上移动施工平台。其特征在于:浮箱单体为长方体,长3.2m宽2.8米高0.92m，单个内河浮力为8243.2KG和长6m宽2.8m高1.2m单个内河浮力为20160KG.所述浮箱单体每个侧面及上下都焊有二-三个U字型圆槽,所述圆槽用于插销组装链接，所述U型圆槽配套插销插入就链接完成。根据水上作业机械重量，配置个体浮箱连接成水上移动平台。

2.根据权利要求、述的一种浮箱组装式水上移动平台,其特征在于:所述浮箱材料为船板及角铁，浮箱体四周焊有U型槽，U型槽内开有O型口便于连接。单体浮箱为长3.2m宽2.8m高0.92m及长6m宽2.8m高1.2m，板的厚度为80mm。

技术领域

[1] 本实用新型属于一种水上施工移动平台，具体涉及一种浮箱组装式水上移动平台

见图

[2] 水上平台被广泛应用于水上作业,比如水上打桩、打桩机就在水上平台上操作及其它水上作业平台。目前的水上平台为单一钢平台及船只平台，所需面积大,移动运输不方便。就算有拼接式的水上平台，在拼接的时候定位不准确，为工作人员的固定增加了难度。

发明内容

[1]为了解决上述问题，本实用新型公开了一种浮箱组装式水上移动平台

[2]本实用新型是通过以下技术方案实现的，

一种浮箱组装式水上移动平台,包括浮箱单体,所述浮箱单体为长方体，所述浮箱单体每个面上都上下开有二—三个U字型圆槽,所述圆槽内可以插入固定插销，二个单体连接只需圆槽对上插销插入计连接完成。

[3]

与现有技术相比，本实用新型的有益效果是:

本实用新型的浮箱单体设计为统一规格，可以根据自身需求调整左右拼接甚至上下拼接，将单独的浮箱连接在一起水上移动平台。整体设计合理,使用方便，既可增加探作面积，又可以拆下来作为单独的个体,方便运输,非常适合海上浮坞平台、海上运输平台海上储仓、海上小型飞机跑道、停泊码头、海上运动平台、浮桥、海上管道平台等诸多海上运作平台的使用。也可用作内河中作业平台。

[4] 本实用新型设置有U槽和连接,可以进行简单拼插,为工作人员固定浮箱提

供方便;本实用新型设置的定位桩凹槽的边长等于圆槽的深度且小于浮箱单体板体的厚度,这样不需要考虑浮箱单体连接处的防水问题。

附图说明

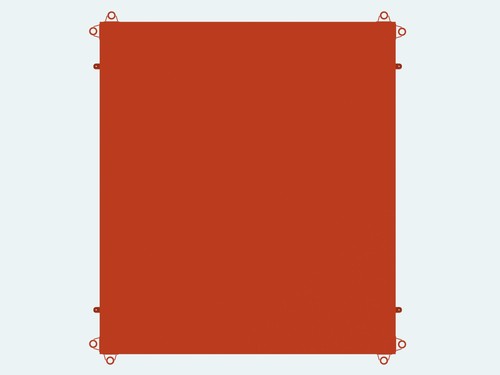

图1顶视图

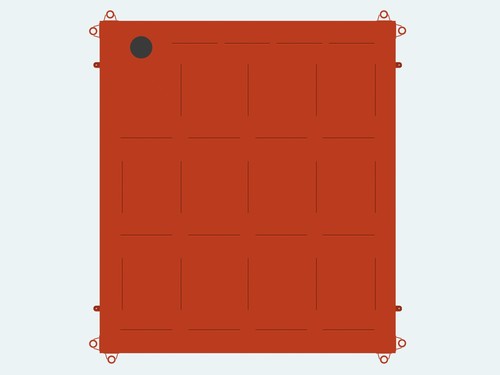

图2底视图

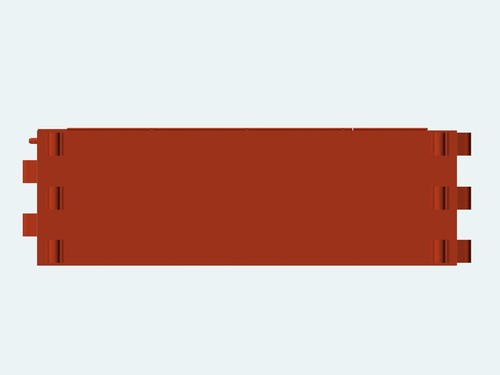

图3前视图

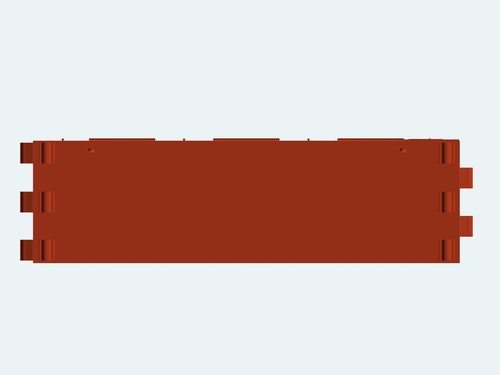

图4后视图

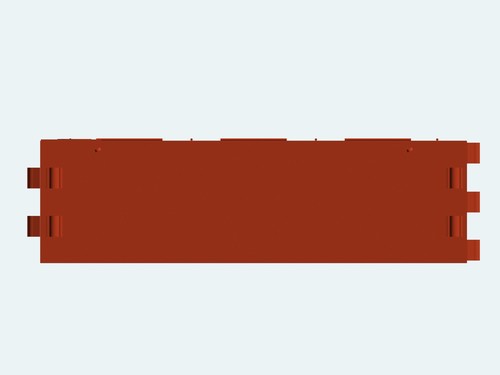

图5左视图

图6右视图

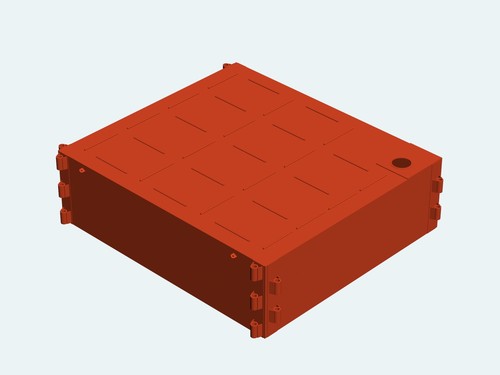

图7透视图

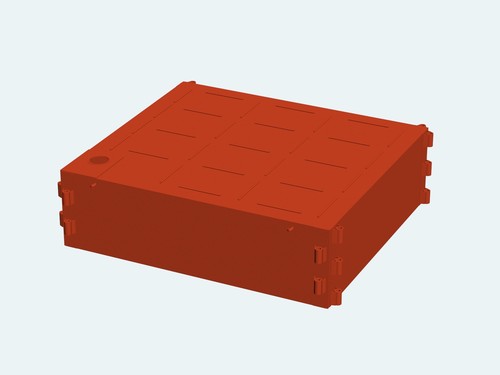

图8透视图

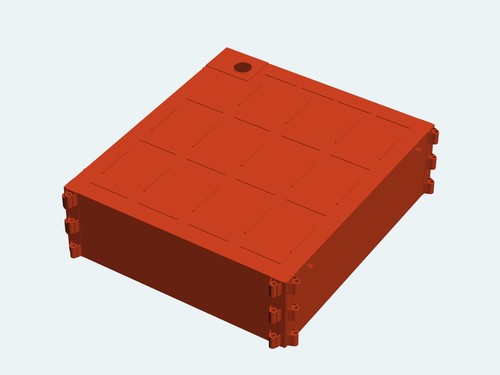

图9透视图

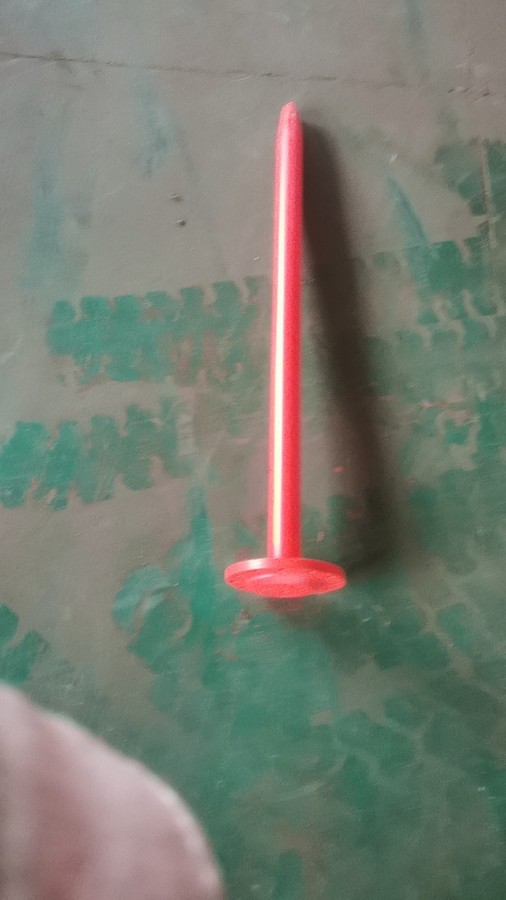

图10连接销实物图

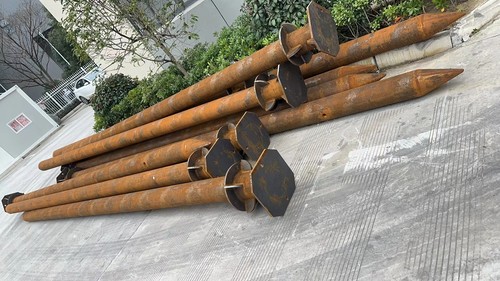

图11定位桩实物图

图1图2是本实用新型中浮箱单体组装成水上移动平台的一种结构示意图

图1的圆槽是本实用新型浮箱定位桩插入槽。

图中:1、浮箱单体;2、圆槽:3,凸块;4、凹槽;5、内置插销;6、连接具体实施方式

下面结合附图对本实用新型进一步说明:

如说明书附图中的附图1至图8所示,一种浮箱组装式水上移动平台，包括浮箱单体1,所述浮箱单体为长方体,所述浮箱单体四周上下都焊有三个U型圆槽，所述圆槽内可以插入连接销，连接销插入连接后以使所述浮箱单体连接成水上移动平台。

本实用新型的浮箱单体设计为统一规格都为长方体每个面上都设置有两-三个U型圆槽所以在将浮箱单体1拼接的时候,u型槽对准，固定销,插入于圆槽中,插入后恢复原样这样工作人员在拼接时就能够快速把浮箱单体间快速的连接。

本实用新型设置的凹槽处是定位桩插入孔，圆槽2的深度且等于浮箱单体板体的厚度这样不需要考虑浮箱单体定位桩连接处的防水问题。可以根据自身需求调整将模块化的浮箱单体进行左右及前后拼接,甚至上下拼接,将浮箱单体1连接在一起就形成水上移动平台。整体设计合理，使用方便,既可增加操作面积,又可以拆下来作为单独的个体,方便运输,非常适合海上浮坞平台、海上运输平台、海上储仓、海上小型飞机跑道、停泊码头、海上运动平台、浮桥、海上管道平台等诸多海上运作平台的使用，也可用于内河施工作业平台。

综上所述凡依本实用新型权利要求范围所述的形状构造特征及精神所为的均等变化与修饰，均应包括于本实用新型的权利要求范围内。

     编制人：郭圣携全体浩畅公司技术研发人员

       日期：2023年12月30日
